Dometic panneau de commande ref 52073 Freshjet : FJ1100, FJ1700, FJ2200, FJ2600, FJ3200

Description

Panneau de commande Dometic pour  les produits suivants:

• FJADB2012 C
• FJ2200
• FL2600
• FL3200
• FJ1700
• FJ1100
• FJ1700
• FJ1700 EIR
• Chillout ADB
• Design ADB
• CDADBTCHILLOUT
• CDADB20130E
• ADB2015RAL9001

(Dometic parts 386520082)

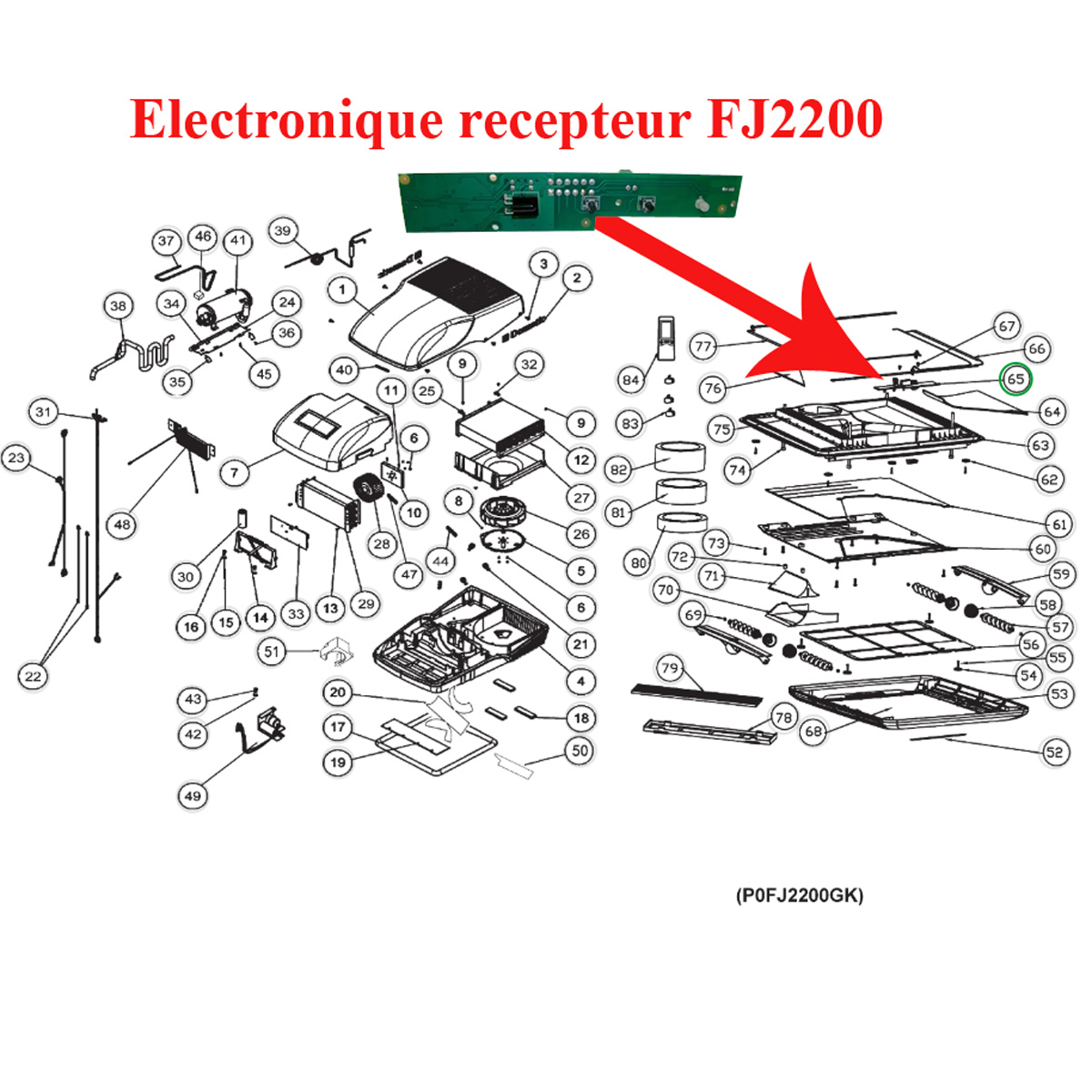

Repère n°35 de la vue éclaté, pièce d’origine constructeur.

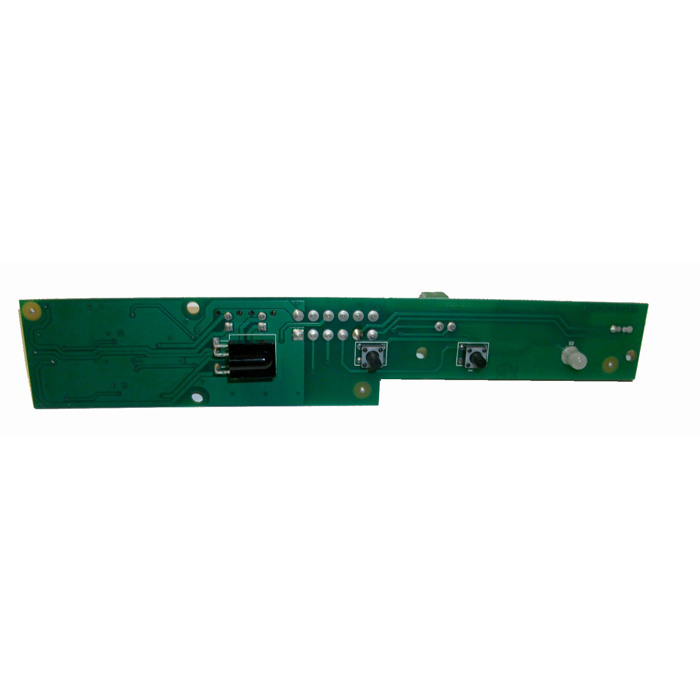

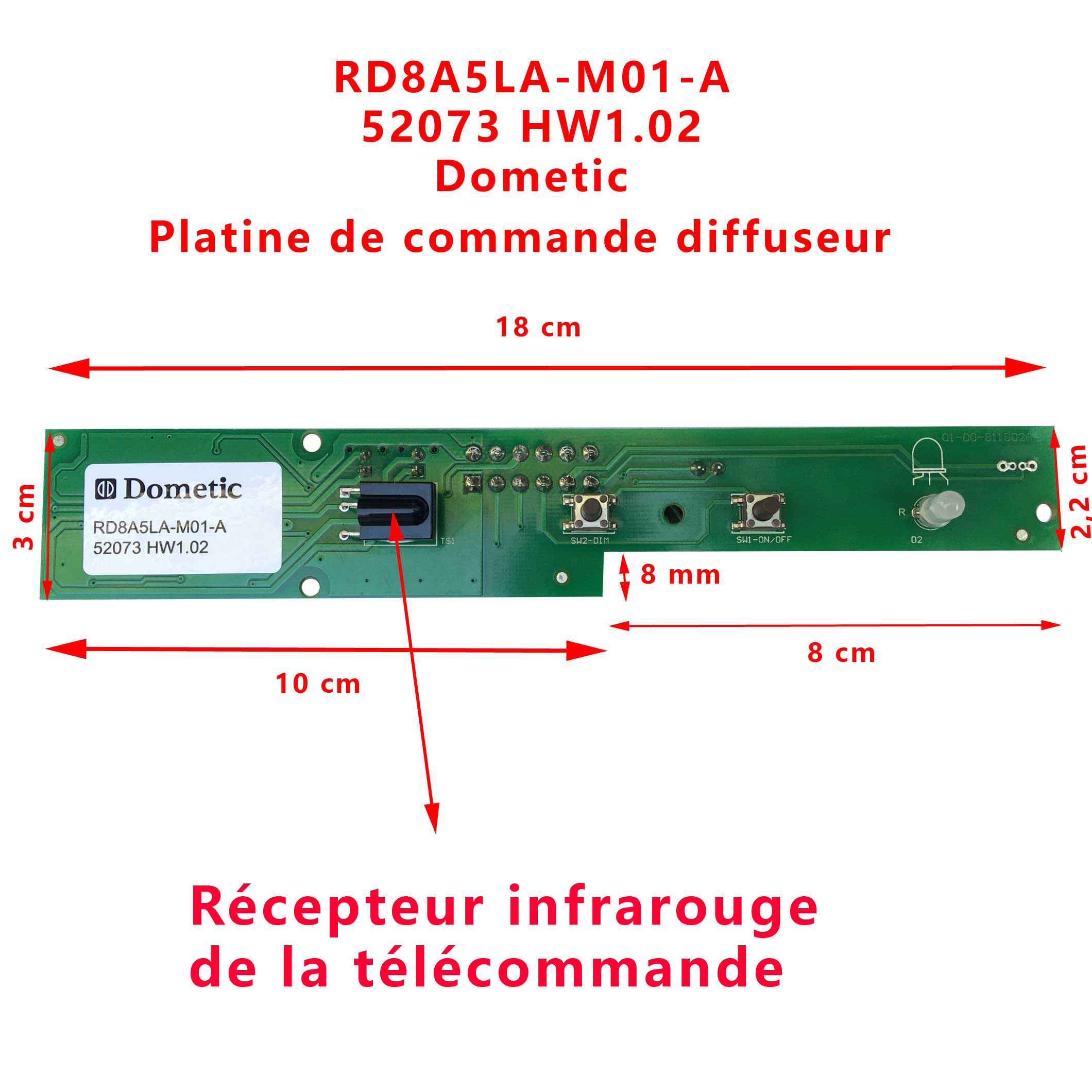

Sur l’autocollant de la platine il y a indiqué :

-M264  V0  00  4146

-“Dometic 52073”

Pour vérifier si votre appareils comporte bien cette platine electronique, munissez vous pour vérifier la compatibilité de votre numéro de produit (PROD NO) de votre appareil Dometic (qui se trouve sur l’étiquette signalétique à l’intérieur de votre climatisation sous le capot blanc sur le toit ou sur une etiquete sur le coté à l’exterieur) ou contactez nous au 01.84.20.86.07

cette platine de commande des Freshjet peut avoir été endommagée par l’eau de condensation qui a pénétré à l’intérieur de la climatisation voir notre reponse avec la reference EW1513.

il existe le kit anti-fuite pour Freshjet voir notre reference EW1532

Pour la solution lire les documents Dometic en photo ou sur ce lien : Document Dometic

Mode d’emploi du la Freshjet



Produit nº    Nom du produit
936002449 ADB2015RAL9001

958500821 ADBChillout

958500826 ADBChillout

958500828 ADBChillout

958500829 ADBChillout

958500830 ADBChillout

958500822 ADBChillout

958500823 CDADB2013OE

958500827 CDADBTCHILLOUT

958500824 DesignADB

936001833 FJ1100

958500123 FJ1100

936001834 FJ1700

958500126 FJ1700

958500127 FJ1700eIR

936001835 FJ2200

958500119 FJ2200

958500118 FJ2200

936001836 FJ2600

936001837 FJ3200

936002108 FJADB

936001278 FJADB2012C



ATTENTION DOMETIC PRECONNISE DE LORS DU CHANGEMENT DU PANNEAU DE COMMANDE DE CHANGER EN MEME TEMPS LA PLATINE DE PUISSANCE:

Pour cela il faut nous contacter pour choisir le bon KIT suivant le numero de produit de votre climatisation FJ1100, FJ1700, FJ2200, FL3200 et du modèle du diffuseur (en dessous dans l’habitacle)

Comment choisir entre les kit 1 / kit 2 / kit 3 pour les diffuseurs des
FreshJet

1. Le panneau de contrôle, pièce n° 386520082 (52073) est remplacé par kit 1,
pièce n° 4450019655 (qui consiste en un nouveau panneau de contrôle + le
receveur électronique) pour FJ1100/1700 et les produits suivants :

• 958500123 FJ1100
• 958500126 FJ1700
• 958500127 FJ1700EIR
• 936001278 FJADB2012C si combiné avec FJ1100 or FJ1700
• 958500821 Chillout ADB si combiné avec FJ1100 or FJ1700
• 958500822 Chillout ADB si combiné avec FJ1100 or FJ1700
• 958500823 CDADB2013OE si combiné avec FJ1100 or FJ1700
• 958500824 Design ADB si combiné avec FJ1100 or FJ1700
• 958500826 Chillout ADB si combiné avec FJ1100 or FJ1700
• 958500827 CDADBTCHILLOUT si combiné avec FJ1100 or FJ1700
• 958500828 Chillout ADB si combiné avec FJ1100 or FJ1700
• 958500829 Chillout ADB si combiné avec FJ1100 or FJ1700
• 958500830 Chillout ADB si combiné avec FJ1100 or FJ1700

voici le lien pour commander le Kit : notre reference EW412

https://boutique-de-la-route.com/produit/kit-electronique-receiver-fj1100-fj1700-reparation-fuite-freshjet-par-dometic/



2. Le panneau de contrôle, pièce n° 386520082 (52073) est remplacé par kit 2, pièce
n° 4450019656 (qui consiste en un nouveau panneau de contrôle + le receveur
électronique) pour FJ2200/2200OE/2200EIR et les produits suivants :

• 958500118 FJ2200
• 958500119 FJ2200
• 936001278 FJADB2012C si combiné avec FJ 2200
• 958500821 Chillout ADB si combiné avec FJ 2200
• 958500822 Chillout ADB si combiné avec FJ 2200
• 958500823 CDADB2013OE si combiné avec FJ 2200
• 958500824 Design ADB si combiné avec FJ 2200
• 958500826 Chillout ADB si combiné avec FJ 2200
• 958500827 CDADBTCHILLOUT si combiné avec FJ 2200
• 958500828 Chillout ADB si combiné avec FJ 2200
• 958500829 Chillout ADB si combiné avec FJ 2200
• 958500830 Chillout ADB si combiné avec FJ 2200.

3. Le panneau de contrôle, pièce n° 386520082 (52073) est remplacé par kit 3, pièce
n° 4450019657 (qui consiste en un nouveau panneau de contrôle + le receveur
électronique) pour FJ2700/3200 et les produits suivants :

• 936002779 FJ2700
• 936001154 FJ3200
• 936001822 FJ3200
• 936001837 FJ3200
• 936002408 FJ3200
• 936002409 FJ3200A
• 936001278 FJADB2012C si combiné avec FJ2700 or FJ3200
• 958500821 Chillout ADB si combiné avec FJ2700 or FJ3200
• 958500822 Chillout ADB si combiné avec FJ2700 or FJ3200
• 958500823 CDADB2013OE si combiné avec FJ2700 or FJ3200
• 958500824 Design ADB si combiné avec FJ2700 or FJ3200
• 958500826 Chillout ADB si combiné avec FJ2700 or FJ3200
• 958500827 CDADBTCHILLOUT si combiné avec FJ2700 or FJ3200
• 958500828 Chillout ADB si combiné avec FJ2700 or FJ3200
• 958500829 Chillout ADB si combiné avec FJ2700 or FJ3200
• 958500830 Chillout ADB si combiné avec FJ2700 or FJ3200.

4. Le récepteur, pièce n° 4450014055 (52110) est remplacé par kit 1, pièce n°
4450019655 (qui consiste en un nouveau panneau de contrôle + le receveur
électronique) pour FJ1100/1700 et les produits suivants :

• 936002381 FJ1100
• 936002384 FJ1700
• 936002410 FJADB2012C si combiné avec FJ1100 or FJ1700
• 936002583 FJADB2012OE si combiné avec FJ1100 or FJ1700
• 936002584 FJADB2012OEL si combiné avec FJ1100 or FJ1700

voici le lien pour commander le Kit :  https://boutique-de-la-route.com/produit/kit-electronique-receiver-fj1100-fj1700-reparation-fuite-freshjet-par-dometic/

notre reference EW412

5. Le récepteur, pièce n° 4450014055 (52110) est remplacé par kit 2, pièce n°
4450019656 (qui consiste en un nouveau panneau de contrôle + le receveur
électronique) pour FJ2200/2200OE/2200EIR et les produits suivants :

• 936002052 FJ2200
• 936002410 FJADB2012C si combiné avec FJ2200
• 936002583 FJADB2012OE si combiné avec FJ2200
• 936002584 FJADB2012OEL si combiné avec FJ2200

6. Le récepteur, pièce n° 4450014055 (52110) est remplacé par kit 3, pièce n°
4450019657 (qui consiste en un nouveau panneau de contrôle + le receveur
électronique) pour FJ2700/3200 et les produits suivants

• 936002408 FJ3200
• 936002779 FJ2700
• 936002410 FJADB2012C si combiné avec FJ2700 or FJ3200
• 936002583 FJADB2012OE si combiné avec FJ2700 or FJ3200
• 936002584 FJADB2012OEL si combiné avec FJ2700 or FJ3200

Réf: EW217
